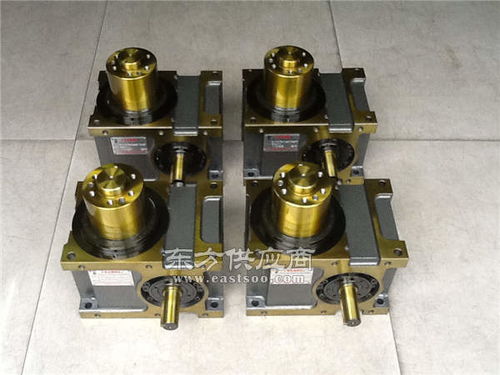

在追求高效率、高精度的現代自動化設備中，弧面凸輪間歇分割器（簡稱凸輪分割器）扮演著不可或缺的核心角色。它是一種將連續旋轉運動轉化為精準、可靠、間歇式分度運動的精密機械裝置，廣泛應用于自動化裝配、包裝、印刷、制藥以及各類加工中心等需要精確工位轉換的領域。

一、核心結構與工作原理

弧面凸輪間歇分割器的核心結構主要由兩大部分組成：弧面凸輪（輸入軸）和從動盤（輸出軸）。其工作原理清晰而精妙：

1. 驅動與輸入：伺服電機或步進電機提供連續勻速的旋轉動力，驅動弧面凸輪轉動。
2. 嚙合與傳動：凸輪輪廓上精心設計的曲線段與從動盤上的滾子嚙合。在嚙合過程中，凸輪的曲面推動滾子，從而帶動從動盤及其負載的工作臺進行旋轉分度。
3. 間歇與定位：凸輪輪廓包含工作（分度）段和靜止（停歇）段。在工作段，從動盤按預設規律（如修正正弦、修正梯形等運動曲線）完成一次精確的角度轉動（如90°、120°等）。進入靜止段時，凸輪的圓柱面與多個滾子同時緊密貼合，利用“共軛鎖緊”原理，實現無需額外制動裝置的剛性自鎖，確保工作臺在加工或裝配過程中絕對穩定，無任何晃動。

二、主要性能特點與優勢

相較于其他間歇機構（如槽輪、棘輪），弧面凸輪分割器展現出卓越的綜合性能：

• 高精度與高剛性：采用預緊結構和精密加工，分度精度可達±30角秒以內，重復定位精度極高。靜止時強大的鎖緊力保證了極高的抗扭剛性。
• 平穩性與高速性：通過優化凸輪曲線，可實現平滑的加速度和減速度變化，極大降低了啟動和停止時的沖擊、振動與噪音，允許在高速下平穩運行，延長設備壽命。
• 長壽命與高可靠性：主要部件采用高強度合金鋼并經特殊熱處理，滾子軸承接觸，磨損極小，在正確維護下使用壽命極長，可勝任繁重的工業任務。
• 結構緊湊，易于集成：標準化設計，輸入輸出同軸或垂直，結構緊湊，安裝簡便，易于與電機、工作臺及其他自動化部件集成。

三、關鍵選型與應用考量

在選擇和應用弧面凸輪分割器時，需綜合考慮多個工程參數：

1. 工位數與分度角：決定從動盤每循環轉動的角度（分度角 = 360° / 工位數）。
2. 動靜比：一個循環周期中，分度運動時間與靜止時間的比例。常見的如1:3、1:2等，需根據實際工藝的加工時間確定。
3. 負載特性：需精確計算工作臺、夾具及工件的總質量、轉動慣量以及負載重心位置，以選擇具有足夠扭矩和剛性規格的分割器。
4. 輸入轉速：根據生產節拍和動靜比，確定驅動電機的轉速。
5. 安裝形式：主要有法蘭型、平臺桌面型、中空型等，需根據設備布局和輸出連接方式選擇。

四、應用領域?qū)嵗?/h3>

• 自動裝配線：在電子、汽車零部件組裝中，將零件依次輸送到各個工位進行擰緊、壓裝、檢測等操作。
• 包裝機械：用于灌裝、封口、貼標、裝盒等工序的精準轉位。
• 機床加工：作為多工位組合機床或加工中心的回轉工作臺，實現工件快速換位加工。
• 制藥設備：在泡罩包裝、瓶裝線上實現精準分度與填充。

五、維護與展望

為確保長期穩定運行，需定期補充指定潤滑脂，并檢查安裝螺栓是否松動。隨著工業4.0和智能制造的推進，弧面凸輪分割器正與伺服驅動、傳感器及控制系統更深度地融合，向著更高速度、更高精度、更智能化診斷的方向發展，持續為自動化設備提供堅實可靠的運動心臟。

總而言之，弧面凸輪間歇分割器以其無可替代的精度、剛性與可靠性，已成為精密間歇傳動領域的標準解決方案，是現代自動化裝備實現高效、精準生產的基石之一。
